Katup diafragma adalah jenis katup yang menggunakan diafragma fleksibel untuk mengatur aliran cairan. Saat katup terbuka, diafragma diangkat dari dudukannya, memungkinkan cairan mengalir melalui katup.Saat katup ditutup, diafragma ditekan ke dudukan, memutus aliran cairan. Mudah dibersihkan, tidak memiliki ruang mati di mana cairan dapat menumpuk, dan dapat digunakan dalam aplikasi di mana kontaminasi harus dihindari.
Katup diafragma juga digunakan dalam aplikasi di mana fluida yang ditangani bersifat korosif atau abrasif.

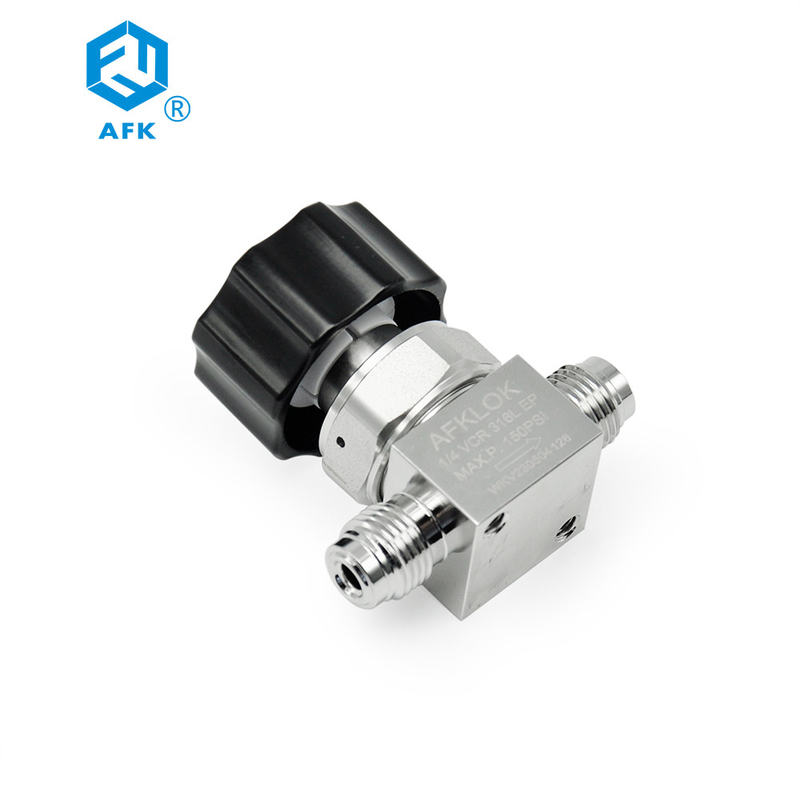

| 1/4 inci VCR 316L EP diafragma valve dengan peringkat tekanan rendah 150psi adalah katup yang andal dan tepat yang cocok untuk digunakan dalam berbagai aplikasi tekanan rendah, terutama di industri semikonduktor dan biofarmasi. |
 |
|
Ukuran Pelabuhan |
1/4", 3/8" |
| Koefisien aliran (Cv) |
0,27 |
| Diameter dalam |
0,16 inci (4,1 mm) |
| Tekanan kerja maksimum |
10 batang (150 psig) |
| Tekanan kerja aktuator pneumatik |
4,2~6,2 batang (60~90 psig) |
| Suhu kerja |
PCTFE:-23~65℃(-10~150℉)
PFA:-23~150℃(-10~302℉)
|
| Tingkat kebocoran (helium) |
Internal ≤1×10-9mbar l/dtk
Eksternal ≤1×10-9mbar l/dtk
|
| TIDAK. |
Komponen |
Bahan |
|
| 1 |
Menangani |
Aluminium |
| 2 |
Aktuator |
Aluminium |
| 3 |
Batang Katup |
304 SS |
| 4 |
Tutup Katup |
S17400 |
| 5 |
Kacang Bonnet |
316SS |
| 6 |
Tombol |
316SS |
| 7 |
Diafragma (2) |
Paduan Nikel-Kobalt |
| 8 |
Kursi Katup |
PCTFE atau PFA |
| 9 |
Badan Katup |
316L SS atau 316L VAR 316L VIM-VAR |
| Nomor Pesanan Dasar |
Jenis dan Ukuran Pelabuhan |
Ukuran masuk (mm) |
| WV4-6L-TW4- |
1/4" Fitting las butt tube |
0,44 (11,2) |
0,30 (7,6) |
1,06 (26,9) |
1,74 (44,2) |
| WV4-6L-TW6- |
3/8 "Tube butt weld fitting |
0,44 (11,2) |
0,26 (6,6) |
1,06 (26,9) |
1,74 (44,2) |
| WV4-6L-FR4- |
Pemasangan MCR ulir betina 1/4". |
0,44 (11,2) |
0,86 (21,8) |
1,06 (26,9) |
2.78 (70.6) |
| WV4-6L-MR4- |
1/4 "Pasangan MCR ulir jantan integral |
0,44 (11,2) |
0,62 (15,7) |
1,06 (26,9) |
2.24 (57.0) |
Pameran Asing
Skenario yang Berlaku
FAQ
Q1: jenis stainless steel apa yang paling sering digunakan?
A1.Baja tahan karat 201 cocok untuk digunakan di lingkungan ledakan kering.Mudah berkarat di dalam air
A2.304 stainless steel, lingkungan luar atau lembab, ketahanan korosi yang kuat dan tahan asam.
A3.Baja tahan karat 316, ditambahkan molibdenum, lebih tahan korosi dan tahan korosi lubang, sangat cocok untuk air laut dan media kimia.
Q2.bagaimana kita bisa menjamin kualitas?
A1: Sesuai dengan standar ISO9001, produk telah lulus sertifikasi A2.CE/ROHS/EN
Selalu sampel pra-produksi sebelum produksi massal; Selalu Pemeriksaan akhir sebelum pengiriman;
Q3.apa yang bisa kamu beli dari kami?
A3.pengatur tekanan, pengukur tekanan, alat kelengkapan tabung, katup solenoid, katup jarum, katup periksa dll.
Q4.Apa MOQ?
A4: Semua produk tersedia, MOQ adalah 1 pcs, Umumnya sesuai dengan kebutuhan pelanggan, tidak masalah.
Q5.layanan apa yang bisa kami sediakan?
A1.Ketentuan Pengiriman yang Diterima: FOB, CIF, EXW;
A2.Mata Uang Pembayaran yang Diterima: USD,CNY;
A3.Jenis Pembayaran yang Diterima: T/T,L/C,Western Union;
A4.Bahasa yang Digunakan: Inggris, Cina
Q6.Berapa lama waktu pengiriman?
A6: Jika itu ekspres, itu akan memakan waktu 3 ~ 7 hari. Jika melalui laut, itu akan memakan waktu sekitar 20 ~ 30 hari.
Q7.Jika ada pertanyaan ketika saya mendapatkan produk, bagaimana cara mengatasinya?
A7: Produk memiliki garansi dan kami akan menawarkan dukungan teknis online atau video.
